Kết cấu mái Thái: Cấu tạo, phương án và kỹ thuật thi công

Kết cấu mái Thái gồm hệ chịu lực như dầm, tường thu hồi hoặc khung kèo và hệ bao che gồm xà gồ, cầu phong, li tô, ngói cùng các chi tiết chống thấm. Tùy thiết kế, mái có thể được thi công bằng tường thu hồi kết hợp vì kèo, khung kèo thép lợp ngói hoặc bê tông cốt thép mái dốc. Lựa chọn đúng phương án và kiểm soát độ dốc, liên kết, khoảng cách mè sẽ quyết định độ bền, khả năng thoát nước và chi phí của toàn bộ hệ mái.

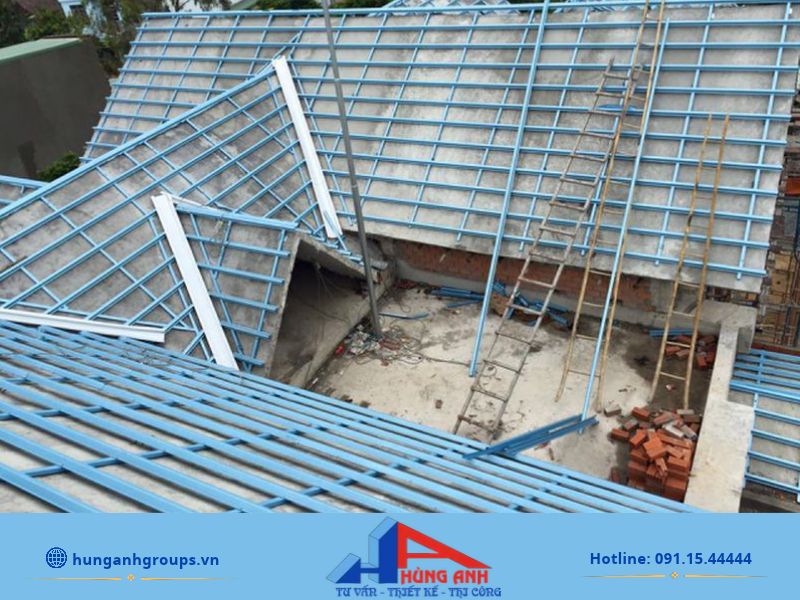

Kết cấu mái Thái là gì?

Kết cấu mái Thái là hệ mái dốc được tạo bởi bộ phận chịu lực, lớp đỡ mái, vật liệu lợp và các chi tiết thoát nước, chống thấm. Những lớp này liên kết theo bản vẽ để tạo hình mái cao, có độ vươn và khả năng thoát nước nhanh; vì vậy không nên hiểu mái Thái chỉ là các viên ngói xếp chồng lên nhau.

Tên gọi “mái Thái” chủ yếu mô tả hình thức kiến trúc và đặc trưng mái dốc, không đại diện cho duy nhất một cấu tạo chịu lực. Cùng một kiểu dáng bên ngoài, công trình có thể dùng tường thu hồi đỡ xà gồ, hệ khung kèo thép hoặc bản mái bê tông cốt thép dốc. Mỗi phương án cần có bản vẽ kết cấu mái Thái riêng, thể hiện tải trọng, cao độ, độ dốc, cấu kiện và chi tiết liên kết.

Nhờ khả năng biến đổi hình khối linh hoạt, mái Thái có thể áp dụng cho nhà cấp 4, nhà có gác lửng, nhà phố 2–3 tầng, biệt thự và nhà vườn. Tuy nhiên, số tầng không phải căn cứ duy nhất để chọn hệ mái; kỹ sư còn phải xét nhịp mái, mặt bằng giao mái, điều kiện gió, nền móng và tổng tải trọng công trình.

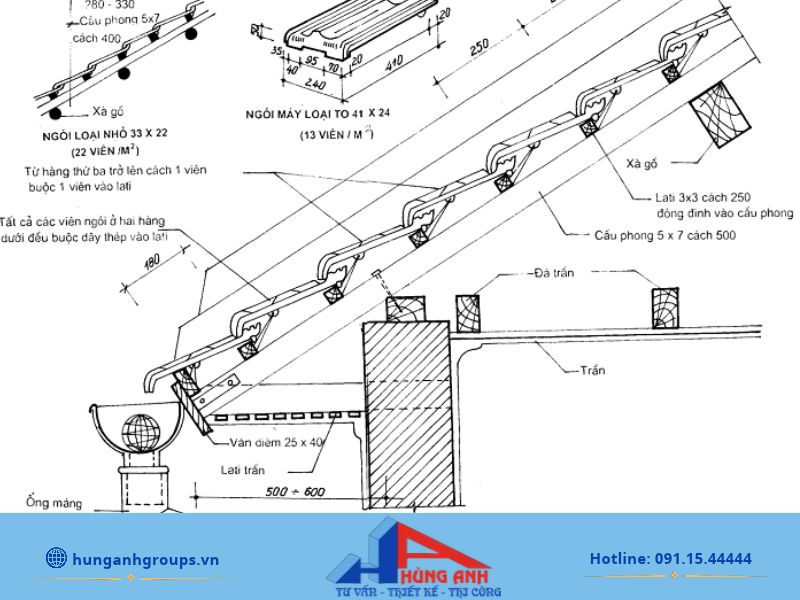

Cấu tạo kết cấu mái Thái gồm những bộ phận nào?

Mái Thái không đơn thuần là những viên ngói xếp trên một mặt nghiêng. Đây là một hệ kết cấu hoàn chỉnh, có nhiệm vụ tiếp nhận tải trọng bản thân, tải ngói, gió và tải trọng trong quá trình bảo trì rồi truyền xuống dầm, cột, tường và móng nhà.

Tùy phương án thiết kế, tên gọi và cách bố trí từng bộ phận có thể khác nhau. Tuy nhiên, một hệ mái lợp ngói phổ biến thường gồm các thành phần sau.

Hệ chịu lực chính giữ ổn định cho mái

Hệ chịu lực chính có thể là tường thu hồi, vì kèo gỗ, khung thép, thép mạ hợp kim hoặc bản mái bê tông cốt thép. Bộ phận này quyết định khả năng chịu tải, khẩu độ vượt nhịp và mức độ ổn định của mái trước gió lớn.

• Tường thu hồi: được xây theo hình dáng và độ dốc mái, thường dùng để đỡ xà gồ trong phương án nhà dân dụng truyền thống. Tường cần được giằng, neo và liên kết với kết cấu bên dưới theo bản vẽ; không nên mặc định tường xây cao có thể tự chịu lực an toàn.
• Vì kèo hoặc khung kèo: thường có dạng tam giác để tạo độ ổn định và truyền tải trọng về các điểm gối. Vật liệu có thể là gỗ, thép hộp hoặc thép mạ, nhưng tiết diện và khoảng cách khung phải được tính theo khẩu độ, tải trọng ngói và điều kiện gió tại khu vực xây dựng.
• Bản mái bê tông cốt thép: vừa tạo mặt dốc vừa chịu lực, sau đó có thể dán ngói hoặc lắp hệ mè để lợp ngói. Phương án này có độ cứng cao nhưng làm tăng tải trọng và đòi hỏi xử lý chống thấm kỹ.

Xà gồ truyền tải trọng về hệ khung

Xà gồ là các thanh đặt trên vì kèo hoặc gối lên tường thu hồi, có nhiệm vụ đỡ cầu phong và truyền tải trọng mái xuống hệ chịu lực chính. Xà gồ có thể làm bằng gỗ, thép hộp, thép hình hoặc thép mạ tùy giải pháp kết cấu.

Khoảng cách và tiết diện xà gồ không nên chọn theo kinh nghiệm chung cho mọi căn nhà. Kỹ sư cần căn cứ vào nhịp, khoảng cách gối đỡ, trọng lượng vật liệu lợp, tải gió và khả năng chống võng để xác định thông số phù hợp.

Cầu phong và li tô tạo mặt phẳng lợp ngói

Cầu phong được bố trí theo chiều dốc mái và thường đặt vuông góc với xà gồ. Li tô, còn gọi là mè, được lắp vuông góc với cầu phong để đỡ và định vị từng hàng ngói.

Khoảng cách li tô phải lấy theo bước ngói thực tế và hướng dẫn của nhà sản xuất. Trước khi thi công đại trà, đội thợ nên xếp thử một hàng ngói để kiểm tra độ chồng mí, vị trí hàng đầu và hàng cuối, tránh tình trạng phải cắt ngói hoặc chỉnh lại toàn bộ hệ mè.

Ngói và phụ kiện hoàn thiện lớp bao che

Lớp ngoài cùng có thể sử dụng ngói đất nung, ngói bê tông màu, ngói phẳng hoặc ngói dạng sóng. Ngoài ngói chính, hệ mái còn có ngói nóc, ngói rìa, ngói cuối mái, máng xối, tấm úp nóc, vít liên kết và vật liệu chống thấm tại các vị trí giao mái.

Chất lượng mái không chỉ phụ thuộc vào viên ngói. Các điểm dễ xảy ra thấm dột thường nằm tại nóc, rìa, khe giao mái, cổ ống xuyên mái và vị trí tiếp giáp với tường, vì vậy cần có cấu tạo chi tiết ngay trong bản vẽ thi công.

3 phương án thi công kết cấu mái Thái phổ biến

Không có một phương án mái phù hợp cho mọi công trình. Gia chủ cần so sánh tải trọng, độ bền, tốc độ thi công, khả năng chống thấm và ngân sách trước khi lựa chọn.

Tường thu hồi kết hợp xà gồ và lợp ngói

Với phương án này, tường thu hồi được xây trên hệ dầm hoặc sàn để tạo hình mái, sau đó lắp xà gồ, cầu phong, li tô và ngói. Giải pháp này tương đối quen thuộc trong các công trình xây nhà cấp 4 trọn gói và nhà ở thấp tầng có mặt bằng mái không quá phức tạp. Tuy nhiên, phương án kết cấu vẫn cần được lựa chọn dựa trên khẩu độ mái, loại ngói và tải trọng thực tế.

Ưu điểm là vật liệu phổ biến, đội thợ dễ tiếp cận và có thể tạo khoảng đệm không khí giúp giảm nhiệt truyền xuống trần. Hạn chế là tường thu hồi làm tăng tải trọng, cần giằng và neo chắc; nếu mặt bằng có nhiều giao mái, việc xây và căn chỉnh sẽ phức tạp hơn.

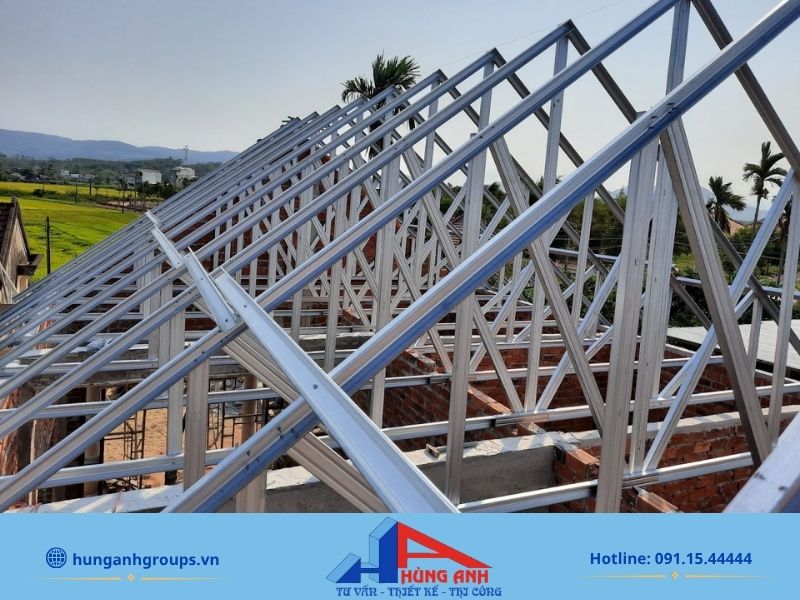

Khung kèo thép hoặc thép mạ lợp ngói

Hệ khung kèo được gia công theo bản vẽ, liên kết với dầm hoặc tường bằng bản mã và bu lông rồi lắp mè để lợp ngói. Đây là phương án phù hợp khi cần giảm tải trọng, thi công nhanh và kiểm soát hình học mái tương đối chính xác.

Khung thép cần được tính toán tiết diện và liên kết, không nên chọn thép chỉ dựa vào khẩu độ truyền miệng. Với thép hộp, cần xử lý chống gỉ và hạn chế nước lọt vào bên trong; với thép mạ cường độ cao, phải sử dụng đúng hệ phụ kiện, vít và quy trình lắp đặt của nhà sản xuất.

Bê tông cốt thép mái dốc kết hợp ngói

Bản mái bê tông cốt thép được đổ theo độ dốc thiết kế, sau đó xử lý chống thấm và hoàn thiện bằng dán ngói hoặc lắp hệ mè. Phương án này tạo hệ mái cứng chắc, hạn chế nguy cơ kẻ gian xâm nhập từ mái và có khả năng cách âm tốt khi trời mưa.

Đổi lại, mái bê tông có tải trọng lớn, thời gian thi công dài và yêu cầu cốp pha, cốt thép, bê tông cũng như chống thấm nghiêm ngặt. Nếu dán ngói trực tiếp, phải kiểm soát nền, vật liệu liên kết, khe co giãn và biện pháp thoát nước để hạn chế bong ngói hoặc nứt bề mặt.

Tiêu chí	Tường thu hồi, xà gồ	Khung kèo thép	Mái dốc bê tông cốt thép
Tải trọng	Trung bình đến lớn	Nhẹ hơn	Lớn
Tốc độ thi công	Trung bình	Nhanh	Chậm hơn
Khả năng thay ngói	Thuận tiện	Thuận tiện	Phụ thuộc cách hoàn thiện
Yêu cầu nổi bật	Giằng và neo tường	Tính khung, liên kết, chống gỉ	Cốt thép, bê tông và chống thấm
Phù hợp	Mái đơn giản, nhà thấp tầng	Công trình cần giảm tải và thi công nhanh	Công trình ưu tiên độ cứng, cách âm

Ưu và nhược điểm của kết cấu mái Thái

Mái Thái được sử dụng rộng rãi không chỉ nhờ hình thức bề thế mà còn bởi khả năng thích ứng với khí hậu nóng ẩm, mưa nhiều. Dù vậy, hiệu quả thực tế vẫn phụ thuộc vào cấu tạo, vật liệu và chất lượng thi công chứ không chỉ đến từ hình dáng mái.

Mái Thái thoát nước nhanh và hỗ trợ giảm nóng

Độ dốc lớn giúp nước mưa rời khỏi bề mặt nhanh hơn, hạn chế thời gian nước lưu lại trên mái. Phần mái đua còn góp phần che nắng, giảm nước mưa tạt trực tiếp lên tường và cửa, nhưng kích thước đua mái phải được tính cùng tải gió và khả năng chịu lực của khung.

Với phương án lợp ngói trên khung, khoảng không giữa mái và trần tạo thành lớp đệm không khí, giúp giảm một phần nhiệt truyền xuống không gian bên dưới. Hiệu quả chống nóng sẽ tốt hơn khi kết hợp thông gió mái, trần cách nhiệt và vật liệu phù hợp; bản thân mái Thái không thể thay thế toàn bộ giải pháp cách nhiệt.

Hình khối mái phù hợp với nhiều loại nhà ở

Các lớp mái dốc và phần đua mái tạo cảm giác công trình cao ráo, có chiều sâu hơn. Kiến trúc sư có thể điều chỉnh số mặt mái, tỷ lệ dốc, màu ngói và chi tiết diềm để phù hợp với nhà cấp 4, nhà phố hoặc từng phương án thiết kế biệt thự hiện đại, tân cổ điển. Với công trình có quy mô lớn, hình khối mái cần được tính toán đồng bộ với mặt tiền và tỷ lệ kiến trúc tổng thể.

Mức độ linh hoạt cũng đi kèm yêu cầu kiểm soát hình khối. Nếu chia quá nhiều mái nhỏ hoặc dùng tỷ lệ mái không cân đối với thân nhà, công trình dễ trở nên nặng nề, đồng thời phát sinh thêm khe giao mái và điểm có nguy cơ thấm.

Thi công mái Thái phức tạp và cần ngân sách cao hơn

So với mái bằng đơn giản hoặc mái tôn ít lớp, mái Thái thường sử dụng nhiều cấu kiện, phụ kiện và nhân công hơn. Các công đoạn dựng khung, chia mè, lợp ngói, hoàn thiện nóc, rìa và xử lý giao mái đòi hỏi đội thợ có kinh nghiệm, vì vậy thời gian và chi phí có thể tăng.

Mái càng dốc hoặc càng nhiều giao tuyến thì diện tích lợp, tải gió và mức độ khó khi bảo trì càng lớn. Ngói vỡ, vít lỏng, lớp chống gỉ suy giảm hoặc khe mái bị thấm đều cần được phát hiện và xử lý sớm. Nếu hư hỏng đã ảnh hưởng đến khung chịu lực, trần hoặc tường bên dưới, gia chủ nên khảo sát tổng thể trước khi cải tạo nhà, thay vì chỉ thay ngói hoặc xử lý chống thấm cục bộ.

Độ dốc mái Thái bao nhiêu là hợp lý?

Độ dốc ảnh hưởng trực tiếp đến tốc độ thoát nước, khả năng chống hắt, mức độ chồng mí của ngói và hình thức kiến trúc. Mái quá thoải dễ thoát nước chậm và có nguy cơ nước luồn qua khe ngói; mái quá dốc làm tăng diện tích mái, tải gió và chi phí thi công.

Nhiều công trình mái Thái sử dụng độ dốc khoảng 30–45 độ, nhưng đây chỉ là phạm vi tham khảo. Thông số cuối cùng phải dựa trên loại ngói, chiều dài dốc mái, hướng dẫn của nhà sản xuất, tỷ lệ kiến trúc và tính toán kết cấu.

Không nên áp dụng máy móc nhận định mái dốc 30 độ chỉ được làm dài 10 m hoặc mái 45 độ có thể kéo dài không giới hạn. Khi chiều dài từ đỉnh xuống mép mái tăng, kỹ sư phải kiểm tra lưu lượng nước, khả năng chống hắt, độ võng cấu kiện, tải gió và có thể bố trí giải pháp chia mái hoặc thu nước trung gian.

Cách tính độ dốc theo chiều cao và nhịp mái

Với mái đối xứng, gọi H là chiều cao từ mép mái đến đỉnh mái và L là toàn bộ nhịp ngang giữa hai mép mái. Tỷ lệ dốc được tính như sau:

i = H / (L/2) × 100% = 2H/L × 100%

Góc dốc của mái được xác định bằng:

α = arctan[H / (L/2)]

Ví dụ, mái có nhịp ngang 8 m và chiều cao từ mép đến đỉnh là 2,8 m thì tỷ lệ dốc là 2,8/4 × 100% = 70%, tương ứng góc dốc xấp xỉ 35 độ. Khi đo thực tế, cần xác định rõ L là toàn nhịp hay nửa nhịp để tránh sai số.

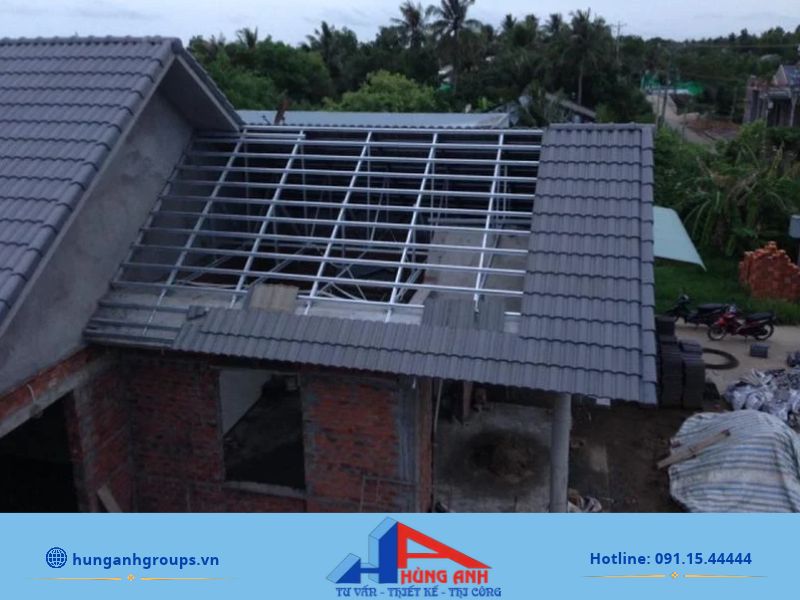

Quy trình thi công kết cấu mái Thái chuẩn kỹ thuật

Một hệ mái bền không chỉ dựa vào vật liệu tốt mà còn phụ thuộc vào cách triển khai bản vẽ và nghiệm thu từng lớp. Quy trình nên được thực hiện theo trình tự từ kết cấu chịu lực đến lớp bao che.

Bước 1: Hoàn thiện thiết kế và tính toán kết cấu

Bản vẽ cần thể hiện mặt bằng mái, mặt cắt, cao độ đỉnh và mép mái, độ dốc, hướng thoát nước, vị trí giao mái, hệ khung, tiết diện cấu kiện và chi tiết liên kết. Kỹ sư đồng thời phải kiểm tra tải trọng mái đối với dầm, cột và móng, đặc biệt khi thay đổi từ mái nhẹ sang mái bê tông hoặc ngói nặng.

Bước 2: Chuẩn bị vật liệu và kiểm tra kích thước ngói

Ngói, phụ kiện, thép, gỗ hoặc cấu kiện khung kèo phải đúng chủng loại đã duyệt. Đội thi công cần đo bước ngói thực tế, phân loại viên cong vênh hoặc nứt vỡ và chuẩn bị đồng bộ ngói nóc, ngói rìa, vít cùng vật liệu chống thấm.

Bước 3: Thi công và neo hệ chịu lực

Tường thu hồi, vì kèo hoặc bản mái bê tông được thi công theo đúng tim trục và cao độ. Các bản mã, bu lông neo, mối hàn, lớp chống gỉ và vị trí gối đỡ phải được kiểm tra trước khi lắp các lớp tiếp theo; không tự ý cắt hoặc nối cấu kiện chịu lực khi chưa có chấp thuận kỹ thuật.

Bước 4: Lắp xà gồ, cầu phong và li tô

Các thanh phải tạo thành mặt phẳng, thẳng hàng và được liên kết chắc với hệ khung. Khoảng cách mè được chia theo mẫu ngói đã chọn thay vì mặc định 32–34 cm cho mọi sản phẩm; hàng đầu, hàng cuối và khu vực nóc cần điều chỉnh theo chỉ dẫn lắp đặt tương ứng.

Bước 5: Lợp ngói và hoàn thiện các điểm giao mái

Ngói thường được lợp từ dưới lên trên để hàng phía trên phủ lên hàng phía dưới. Chiều triển khai theo phương ngang không nên mặc định luôn từ phải sang trái mà phải tuân theo cấu tạo khóa ngói và hướng dẫn của nhà sản xuất. Hàng ngói đầu tiên cần được lấy chuẩn cẩn thận để kiểm soát độ thẳng và độ chồng mí cho các hàng tiếp theo.

Những viên tại rìa, nóc, góc mái và khu vực chịu gió cần được cố định đúng quy cách; khe mái, máng xối và vị trí tiếp giáp tường phải có giải pháp thu và dẫn nước rõ ràng. Không nên ép các viên ngói quá sát hoặc tự ý nới khoảng cách vì cả hai đều có thể làm sai cơ chế thoát nước và liên kết của hệ ngói.

Bước 6: Nghiệm thu khả năng thoát nước và an toàn

Sau khi hoàn thiện, cần kiểm tra độ phẳng, hàng ngói, vít liên kết, ngói nứt vỡ, máng xối và đường thoát nước. Có thể thử nước có kiểm soát tại các vùng giao mái và điểm xuyên mái để phát hiện nguy cơ thấm trước khi bàn giao, đồng thời vệ sinh vật liệu thừa để tránh cản trở dòng chảy.

8 lỗi thi công kết cấu mái Thái cần tránh

Nhiều sự cố mái chỉ xuất hiện sau vài mùa mưa hoặc khi gặp gió lớn. Kiểm soát các lỗi dưới đây từ đầu sẽ tiết kiệm đáng kể chi phí sửa chữa:

• Chọn tiết diện khung và khoảng cách xà gồ theo kinh nghiệm mà không kiểm tra tải trọng.
• Xây tường thu hồi cao nhưng thiếu giằng, neo hoặc liên kết với kết cấu chính.
• Chia li tô trước khi có mẫu ngói thực tế, khiến độ chồng mí không đạt yêu cầu.
• Dùng một khoảng cách mè cho mọi loại ngói.
• Cắt, hàn khung thép tại công trường nhưng không xử lý lại lớp chống gỉ.
• Cố định ngói rìa và ngói nóc sơ sài, làm tăng nguy cơ tốc mái.
• Thiếu chi tiết chống thấm tại khe giao mái, tường tiếp giáp và cổ ống.
• Không tính đường bảo trì, thoát nước hoặc vị trí đặt tấm năng lượng mặt trời ngay từ thiết kế.
