Thi công đường điện âm tường

Thi công đường điện âm tường là hạng mục kỹ thuật cốt lõi trong quy trình xây dựng nhà trọn gói hiện đại. Hệ thống cơ điện chìm này quyết định toàn bộ tính thẩm mỹ, độ an toàn phòng chống cháy nổ và công năng vận hành lâu dài của công trình. Chuyên gia từ Xây dựng Hùng Anh khẳng định việc thực hiện đúng tiêu chuẩn ngay từ giai đoạn thô sẽ loại bỏ nguy cơ rò rỉ điện và hỏng hóc kết cấu.

Tiêu chuẩn kỹ thuật đi dây điện chìm an toàn tuyệt đối

Xác định tiết diện dây và tỷ lệ lấp đầy ống PVC

Lắp đặt điện âm tường đòi hỏi sự chính xác tuyệt đối trong việc tính toán mật độ dây dẫn bên trong ống bảo vệ. Thợ thi công bắt buộc phải giới hạn tổng diện tích mặt cắt của các sợi dây điện không được vượt quá 40% diện tích thông thủy của ống nhựa PVC chống cháy.

Quy định này giúp không gian bên trong ống luôn có khoảng trống để tản nhiệt, ngăn ngừa hiện tượng tích tụ nhiệt lượng lớn khi các thiết bị tiêu thụ công suất cao hoạt động liên tục. Bản thân việc tuân thủ tỷ lệ này cũng giúp quá trình kéo dây hoặc rút dây thay thế sau này diễn ra dễ dàng, không gây nghẽn mạch.

Mỗi mét ống gen đi ngầm đều phải chịu áp lực trực tiếp từ lớp vữa và sự co ngót của khối xây. Kỹ sư xây dựng cần lựa chọn dòng ống nhựa có độ chịu lực va đập tối thiểu 750N để đảm bảo kết cấu ống không bị bẹp méo trong suốt vòng đời công trình.

Khoảng cách an toàn giữa đường điện và hệ thống kỹ thuật khác

Đi dây điện chìm trong các bức tường hẹp đòi hỏi sơ đồ bố trí phải tách biệt rõ rệt với các đường ống dẫn nước và dẫn khí ga. Khoảng cách song song tối thiểu giữa ống gen điện âm tường với ống cấp thoát nước là 20cm nhằm triệt tiêu nguy cơ rò rỉ nước ngấm vào hệ thống đầu nối điện. Đối với các trục đường ống dẫn ga sinh hoạt, khoảng cách này phải tăng lên ít nhất là 50cm để phòng ngừa rủi ro tia lửa điện tiếp xúc với khí dễ cháy khi xảy ra sự cố chập mạch.

Tại các điểm giao cắt bất khả kháng giữa đường điện và đường ống nước, thợ kỹ thuật phải đặt ống điện nằm phía trên ống nước. Toàn bộ các mối nối dây điện tuyệt đối không được nằm trong đoạn giao cắt này mà phải đưa về hộp chia ngả gần nhất. Việc này đảm bảo độ khô ráo liên tục cho các điểm tiếp xúc lõi đồng, ngăn chặn hiện tượng dòng rò phát tán qua tường ẩm.

Quy trình cắt đục tường đi dây điện chuẩn thợ xây dựng Hùng Anh

Định vị sơ đồ và cắt rãnh tường bằng máy hai lưỡi

Đục tường đi dây điện phải bắt đầu từ công tác vạch mực định vị chính xác dựa trên bản vẽ thiết kế hoàn công của hệ thống cơ điện M&E. Đội ngũ thi công sử dụng máy laser và thước mét để kẻ các đường thẳng đứng hoặc nằm ngang tuyệt đối trên bề mặt tường gạch thô. Quy tắc bất di bất dịch trong xây dựng dân dụng là không cắt chéo thân tường, tránh làm ảnh hưởng nghiêm trọng đến khả năng chịu lực tự nhiên của các hàng gạch lỗ.

[Bề mặt tường thô] ──> [Vạch mực Laser] ──> [Cắt rãnh máy 2 lưỡi] ──> [Đục lòng rãnh sâu 3.5cm]

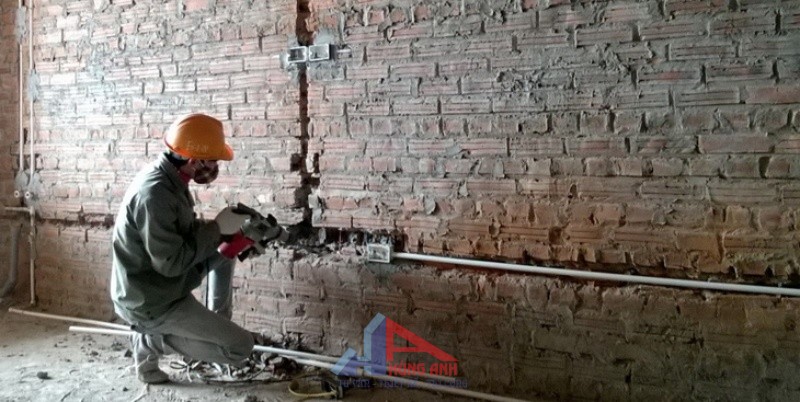

Chúng tôi áp dụng dòng máy cắt rãnh tường hai lưỡi chuyên dụng có gắn hệ thống hút bụi ly tâm để tạo ra hai đường xẻ song song, sắc gọn. Độ sâu của rãnh cắt được khống chế ổn định từ 3.5cm đến 4cm, chiều rộng tùy theo số lượng ống gen từ 3cm đến 7cm. Việc cắt bằng máy hai lưỡi giúp giữ nguyên vẹn liên kết của những viên gạch xung quanh, hoàn toàn không gây nứt rạn hay om vỡ khối xây như phương pháp đục thủ công cũ.

Lắp đặt ống gen nhựa chống cháy và cố định hộp đế âm

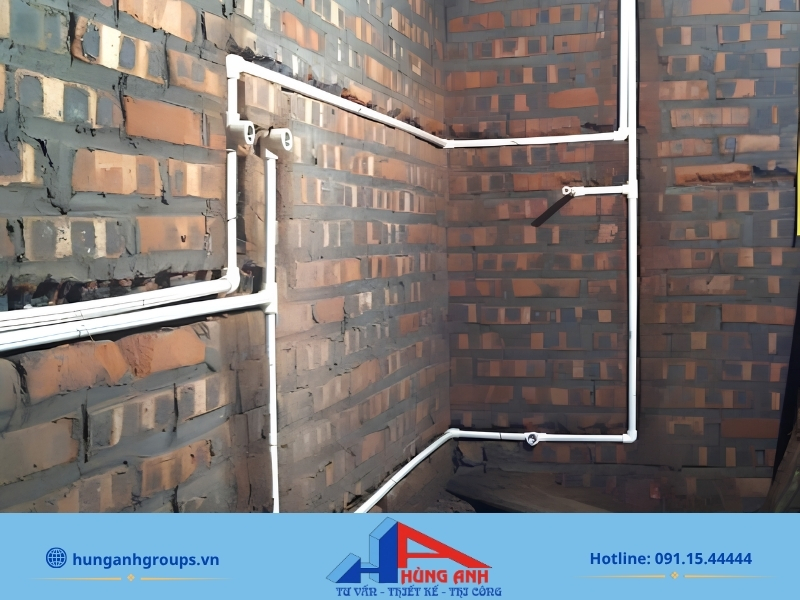

Đi ống gen điện chìm vào lòng rãnh đã đục sạch bụi bẩn là công đoạn đòi hỏi sự tỉ mỉ để tạo form hệ thống ổn định. Ống PVC sau khi cắt vừa chiều dài sẽ được đặt lọt hẳn vào trong rãnh, đảm bảo mép ngoài của ống cách bề mặt tường gạch ít nhất 1.5cm. Khoảng trống này cực kỳ quan trọng để lớp vữa trát sau này phủ kín và bám chặt, không bị mỏng dẫn đến nứt nẻ mặt sơn bả về sau.

┌────────────────────────────────────────────────────────┐
│ TƯỜNG GẠCH THÔ                                         │
│     ┌────────────────────────────────────────────┐     │
│     │ VỮA TRÁT VÁ (Dày 1.5cm)                    │     │
│     │   ┌────────────────────────────────────┐   │     │
│     │   │ ỐNG GEN PVC CHỐNG CHÁY (Ø20mm)     │   │     │
│     │   │   [Dây dẫn điện lõi đồng Cadivi]   │   │     │
│     │   └────────────────────────────────────┘   │     │
│     └────────────────────────────────────────────┘     │
└────────────────────────────────────────────────────────┘

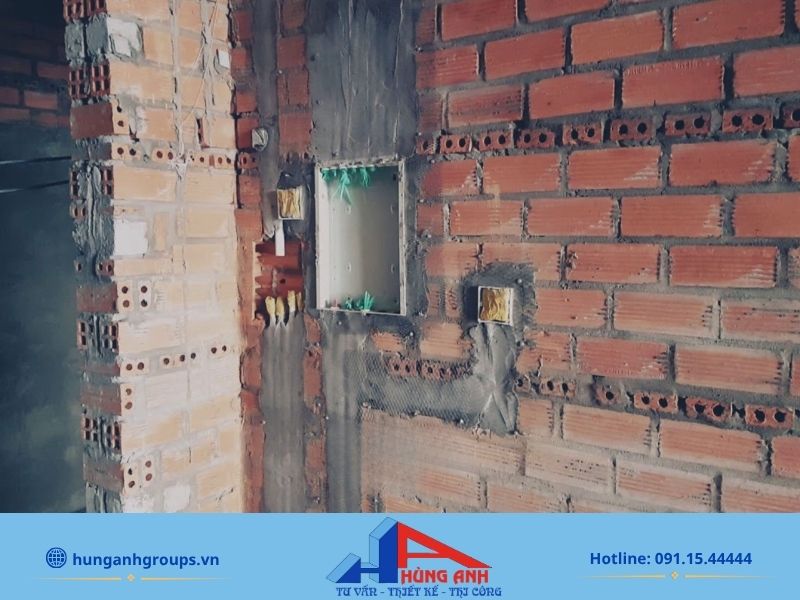

Hộp đế âm của ổ cắm và công tắc được định vị bằng vữa xi măng nguyên chất hoặc keo chuyên dụng để cố định vị trí chắc chắn. Mặt ngoài của hộp đế âm phải nằm trên cùng một mặt phẳng phẳng phiu với mốc trát tường. Kỹ sư kiểm tra độ cân bằng của hệ thống hộp đế âm bằng thước thủy nivo dài 60cm, sai số góc nghiêng cho phép nhỏ hơn 1mm để khi lắp mặt hạt công tắc không bị xô lệch.

Biện pháp thi công đường điện âm tường chống nứt rạn lớp vữa

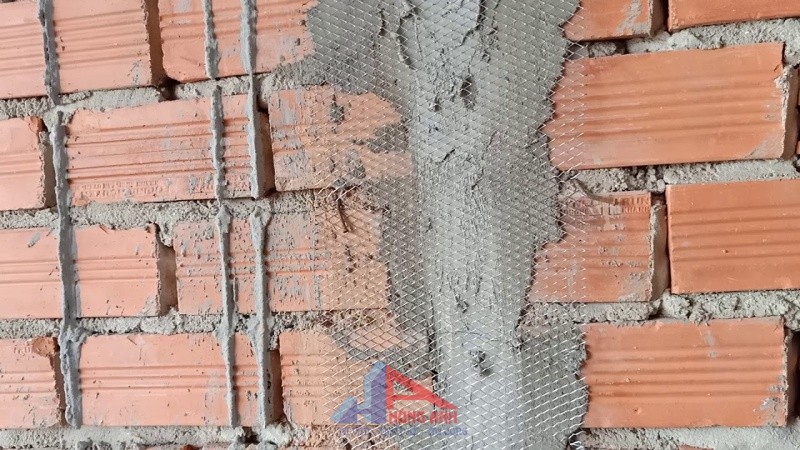

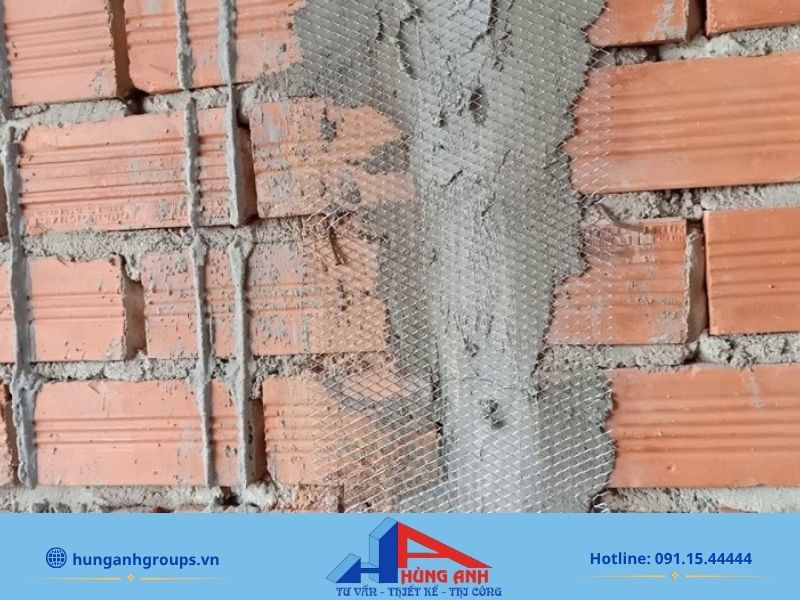

Kỹ thuật đóng lưới thép mắt cáo gia cường bề mặt rãnh đục

Thiết kế điện đi ngầm sau khi đi ống xong nếu không xử lý bề mặt kỹ lưỡng sẽ gây ra những vết nứt dọc theo đường ống sau vài tháng sử dụng. Nguyên nhân là do sự chênh lệch về hệ số giãn nở nhiệt giữa ống nhựa PVC và khối vữa xi măng bao bọc xung quanh nó. Để triệt tiêu hoàn toàn hiện tượng này, thợ thi công tiến hành đóng lưới thép mắt cáo chống nứt dọc theo toàn bộ hệ thống rãnh đục.

Lưới thép sử dụng có kích thước mắt lưới 10mmx20mm, chiều rộng bản lưới đạt 10cm đến 15cm tùy độ rộng rãnh. Lưới được áp chặt vào tường và cố định bằng đinh bê tông, đảm bảo phủ qua hai mép rãnh đục ít nhất 5cm mỗi bên một cách đồng đều. Lớp lưới này đóng vai trò như một hệ khung xương chịu lực phân tán đều ứng suất co ngót của vữa, giữ cho bề mặt bức tường luôn phẳng mịn bền vững.

Quy trình trát vá bằng vữa xi măng mác 75 và nghiệm thu

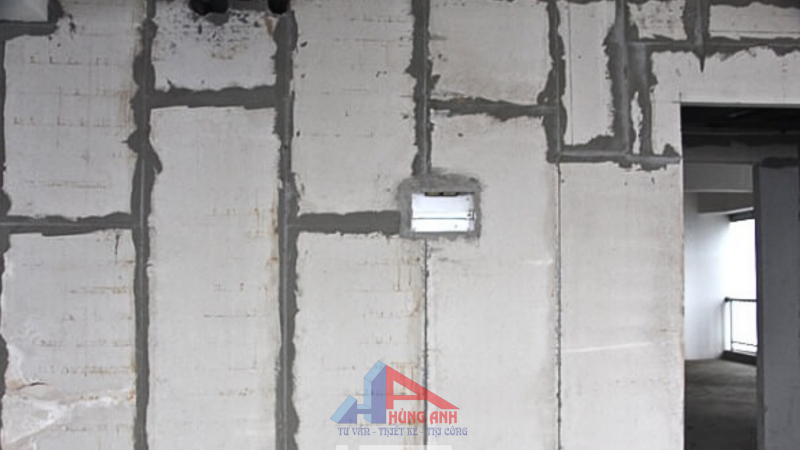

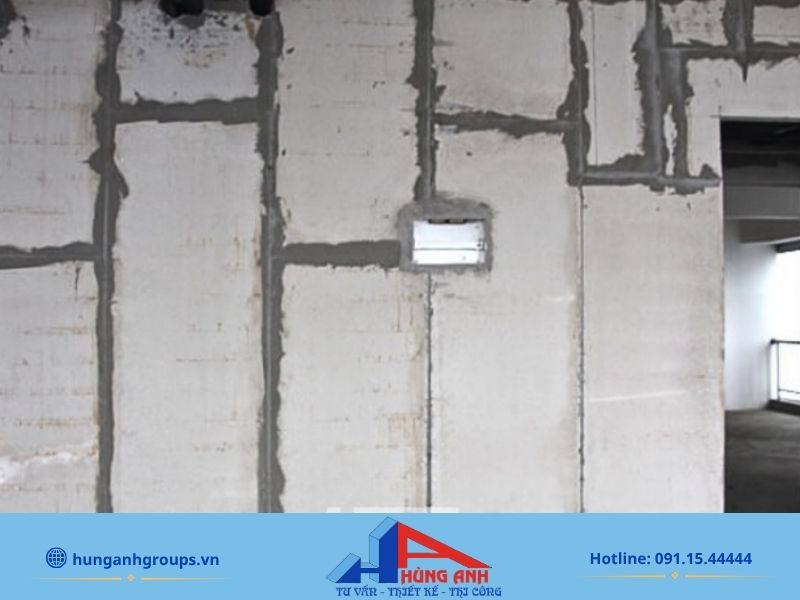

Thi công đường điện âm tường hoàn thiện bằng bước trát vá rãnh đục bằng vữa xi măng cát mịn mác 75 tiêu chuẩn. Trước khi tiến hành trát, thợ phải dùng bình xịt nước làm ẩm toàn bộ lòng rãnh và phần gạch xung quanh để ngăn gạch hút hết nước của vữa, gây chết vữa non. Vữa được miết mạnh tay, ép sâu vào các khe hở quanh ống gen nhằm loại bỏ hoàn toàn các túi khí rỗng bên trong lòng rãnh tường.

Bề mặt lớp vữa trát vá được gạt phẳng theo cốt tường cũ và đánh nhám nhẹ để tạo độ bám cho lớp sơn bả tiếp theo. Hệ thống sau đó được bảo dưỡng bằng nước sạch trong vòng 48 giờ để đạt cường độ liên kết tối ưu nhất.

Trước khi bàn giao, kỹ sư sử dụng thiết bị đo vạn năng chuyên dụng kiểm tra thông mạch và đo điện trở cách điện của từng tuyến dây, đảm bảo chỉ số cách điện đạt trên 0.5 MegaOhm mới tiến hành nghiệm thu hoàn chỉnh.

Kết luận

Việc áp dụng đồng bộ biện pháp cắt máy hai lưỡi, đi ống nhựa PVC chịu lực và đóng lưới thép chống nứt giúp đường điện chìm đạt độ bền tương đương tuổi thọ ngôi nhà. Quy trình bài bản này giúp chủ đầu tư an tâm tuyệt đối về công năng và độ an toàn cơ điện.
